El humilde soldador ha recorrido un largo camino. Desde una simple pieza de metal caliente que funde una mezcla de estaño y plomo, hasta instrumentos de precisión controlados por temperatura y accionados por RISC-V. La soldadura es una gran habilidad para aprender, se puede usar para crear circuitos personalizados o para soldar los pines GPIO en su Raspberry Pi Pico W. Pero, ¿qué soldador compra? En el pasado, al elegir un soldador, era una decisión entre un soldador barato para “empezar” o una marca líder como Weller o Haako. Los soldadores más baratos a menudo tenían una temperatura fija. Entró Pine64, conocido principalmente por su gama de computadoras de placa única alternativas a Raspberry Pi, teléfonos con Linux y computadoras portátiles Arm, con su soldador de temperatura controlada Pinecil. La versión 1, lanzada en 2020, era una alternativa de menor costo a las planchas similares de Waveshare. Pero Pinecil introdujo una CPU RISC-V dentro del soldador de bajo costo.(Crédito de la imagen: Tom’s Hardware) Pinecil V2, lanzado en agosto de 2022 por $ 26, es más una actualización del modelo original. Los dos se ven iguales, con solo una punta de soldadura más corta y una banda de color para distinguirlos. Debajo del capó hay una CPU RISC-V más poderosa, más memoria y la opción de usar potencias más altas para esas conexiones más pesadas. Llevamos Pinecil V2 al banco y lo pusimos a prueba mientras soldamos y desoldamos una selección de tableros

Especificaciones de Pinecil V2

CPU32 bits RV32IMAFC RISC-V “SiFive E24 Core” a 144 MHzRAM132KB SRAMAlmacenamiento192KBAlimentaciónUSB C PD y QC 3.0 12-20 voltios a 3 amperiosPantalla0,69 pulgadas 96 x 16 píxeles OLEDTemperaturamáx. 450 grados CelsiusDimensiones103 x 12,8 x 16,2 mm (cuerpo)12,8 x 155 x 16,2 mm (Cuerpo y punta)

Pinecil V2 se ve y se siente

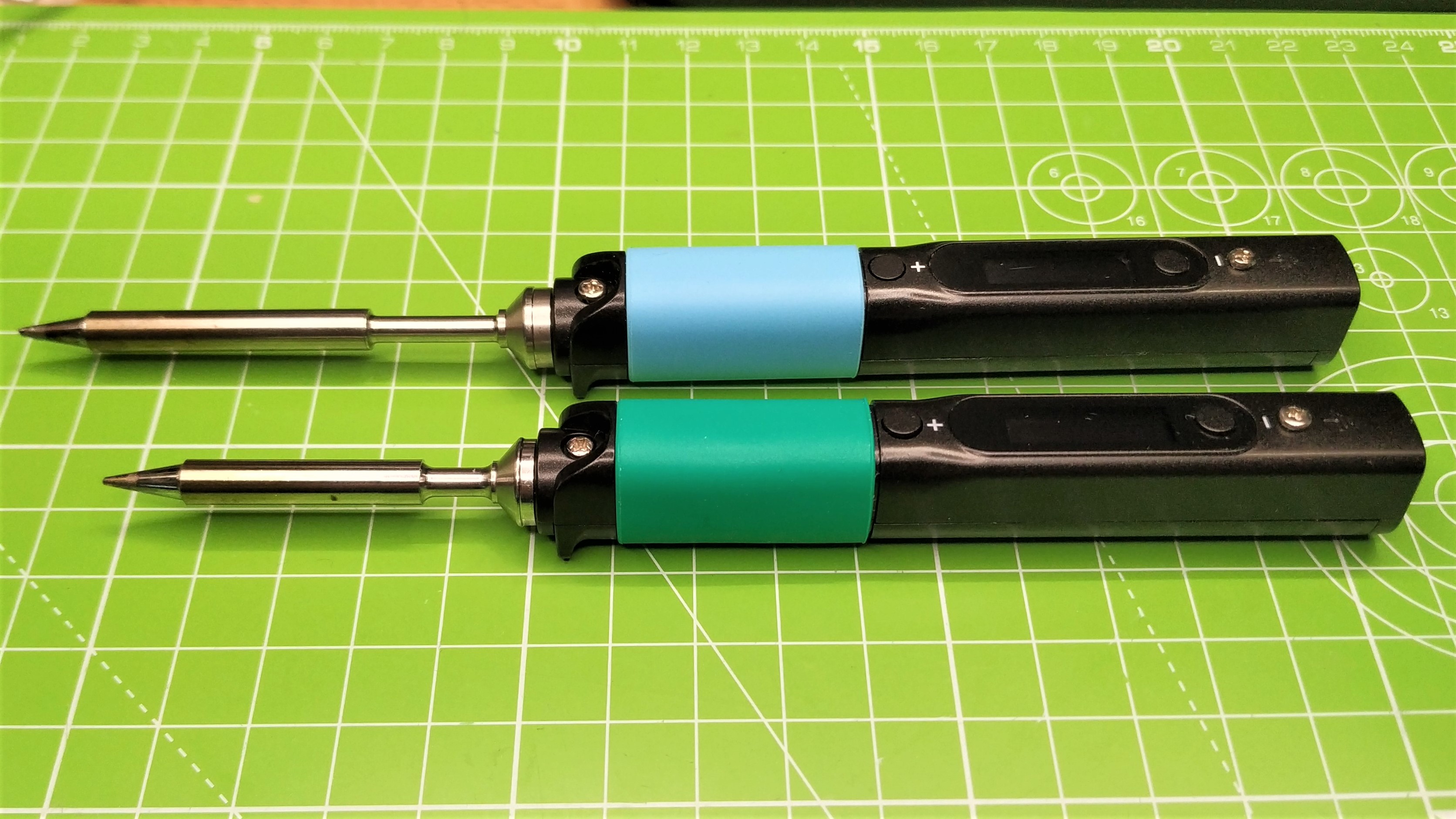

Imagen 1 de 4 (Crédito de la imagen: Tom’s Hardware) Imagen 1 de 4 (Crédito de la imagen: Tom’s Hardware) Imagen 1 de 4 (Crédito de la imagen: Tom’s Hardware) Imagen 1 de 4 (Crédito de la imagen: Tom’s Hardware) Imagen 1 de 4 Pinecil V2 no No se verá diferente a su predecesor. Aparte de la funda verde del V2, los dos son prácticamente idénticos. El cuerpo de la plancha es simple, con solo dos botones (+ y -) que son nuestra única interfaz con el sistema operativo de la plancha. El extremo comercial de Pinecil es la punta, y se mantiene en su lugar mediante un tornillo M2. La punta suministrada, una punta cónica de uso general, es una ST (punta corta) B2 que es mucho más corta que la punta estándar suministrada con el Pinecil V1. El Pinecil V2 mide 157 mm con la punta suministrada. El V1 viene en 175 mm. La diferencia de tamaño es impresionante, pero no es razón para tirar tu Pinecil V1. El tamaño del cuerpo es el mismo entre V1 y 2. Con 103 mm de largo, el cuerpo es cómodo de sostener durante períodos prolongados. La ubicación de los botones, con + en el extremo caliente de la plancha, – al contrario, es decente. Mantiene los botones lejos de nuestros dedos, minimizando la posibilidad de que un dedo extraviado cambie la temperatura. Cuando se enciende, Pinecil V2 se muestra de forma predeterminada en una pantalla de inicio básica, esperando la entrada del usuario. Al presionar el botón – se abrirá el menú de configuración y las pulsaciones adicionales navegarán por los menús principales. Al presionar + accederá a un menú y nos permitirá modificar la configuración, de la cual hay muchas. Podemos configurar la fuente de alimentación, configurar la punta de soldadura para que se caliente automáticamente a una temperatura de reposo más baja (150 grados centígrados de forma predeterminada) o hacer que se caliente a su temperatura preferida. El menú del modo de suspensión es cómo configuramos la plancha para que entre en el modo de baja temperatura si se deja durante un tiempo determinado por el usuario. El menú de la interfaz de usuario se usa para cambiar la velocidad de la animación, las unidades de temperatura y para configurar una pantalla de espera detallada (recomendamos esto ya que muestra el voltaje y la temperatura). El menú avanzado es donde podemos calibrar la temperatura y los voltajes de la plancha. El acelerómetro integrado puede detectar la orientación de la plancha, volteando la interfaz de usuario en la pantalla OLED en consecuencia.

Soldadura con Pinecil V2

Imagen 1 de 2 (Crédito de la imagen: Tom’s Hardware) Imagen 1 de 2 (Crédito de la imagen: Tom’s Hardware) Imagen 1 de 2 Hemos revisado los menús, así que ahora preparemos Pinecil V2 para soldar. Presionar el botón + calentará la plancha a la temperatura que prefieras. Las siguientes pulsaciones cortas de los botones + y – ajustarán la temperatura en dígitos individuales, las pulsaciones largas la ajustarán en 10 grados. El Pinecil V2 se calienta rápidamente. Usando la punta cónica incluida y conectado a una fuente de alimentación USB-C de 20 V, Pinecil pasó de 35 grados Celsius a 350 grados Celsius en 20 segundos. Esto es genial para aquellos de nosotros que necesitamos soldar algo rápidamente. Pinecil V2 es un soldador con control de temperatura y, por lo general, los soldadores de este estándar vienen con una unidad base grande donde controlamos la temperatura. El TS100 de Waveshare (y más tarde el TS80) establecieron el estándar para los soldadores de temperatura controlada, sin una unidad base. Pinecil ofrece las mismas características, pero a la mitad del costo.(Crédito de la imagen: Tom’s Hardware) Probamos Pinecil V2 con un kit de proyecto LED intermitente simple. Utilizamos la punta corta cónica suministrada y conectamos la plancha a una fuente de alimentación de escritorio PinePower con un puerto USB C capaz de entregar 65 vatios. Pinecil V2 hizo un trabajo rápido del kit, la soldadura de plomo se derritió perfectamente, con picos que conectaban la PCB al componente. No hubo uniones de soldadura fría (donde la soldadura no se une entre la placa de circuito impreso y el componente) y nuestros LED parpadearon felizmente. Para el 90% de los proyectos para los que se usará Pinecil, navegará sin problemas, pero donde podría tener problemas son los tableros que absorben el calor a través de grandes superficies planas o tableros multicapa con grandes cantidades de cobre. Las placas base de PC son famosas por absorber hasta el último grado de calor de un soldador, confíe en nosotros, hemos intentado desoldar un condensador de una placa base Asus de principios de la década de 2000 y requirió una pistola de calor y un soldador. Probamos la potencia de Pinecil V2 tratando de desoldar las pestañas de alineación de un puerto USB 2.0 en un Raspberry Pi 3 muerto. Nuestra temperatura de soldadura normal de 350 grados centígrados no funcionó, incluso la soldadura de plomo fresca que fluía no hizo nada. Subimos la temperatura a 400 grados centígrados y repetimos los pasos. ¡Funcionó! Llevar la plancha a 450 grados centígrados produjo mejores resultados, con menos tiempo estresando los componentes, reduciendo el riesgo de dañar la PCB.

¿Una CPU RISC-V en un soldador?

Pinecil V1 introdujo una CPU RV32IMAC RISC-V “Bumblebee Core” de 32 bits que funciona a 108 MHz. Esta CPU fue el cerebro que trabajó con IronOS (el sistema operativo del soldador) para coordinar la lectura de sensores de temperatura, voltaje y movimiento, todos los cuales son necesarios para usar el soldador. Para Pinecil V2, obtenemos un aumento de especificaciones a un RV32IMAFC RISC-V de 32 bits “SiFive E24 Core” que se ejecuta a 144 MHz.(Crédito de la imagen: Tom’s Hardware) Una placa de conexión opcional, que se conecta al puerto USB C y pasa la energía a través de él, proporciona pines GPIO que se pueden usar para probar, depurar y crear proyectos usando la plancha como controlador. La CPU RISC-V realmente no entra en juego para la mayoría de los usuarios. Encendemos la plancha, la calentamos y comenzamos a soldar. Su inclusión es más un ejemplo de lo que se puede hacer con la arquitectura alternativa, una arquitectura que cada vez gana más terreno en los proyectos de código abierto.

Parpadeando IronOS a Pinecil V2

(Crédito de la imagen: Tom’s Hardware) ¿Alguna vez pensó que necesitaría actualizar el firmware de su soldador? Bien tu puedes. Nuestro Pinecil V2 vino con la versión 2.18 de IronOS, y visitamos el wiki de Pine64 para saber cuál era la última versión (2.19 al momento de escribir este artículo) y cómo actualizar Pinecil. La aplicación Pine64 Updater, para Windows y Mac es la herramienta para el trabajo. Simplemente puede descargar y ejecutar la aplicación, elegir nuestro Pinecil, luego encender la plancha mientras mantiene presionado el botón -. Pero cuando probamos esto, no pasó nada. ¿Nuestro Pinecil V2 estaba defectuoso? ¿Hicimos algo mal? Por suerte tenemos un V1, así que realizamos los mismos pasos. El actualizador detectó la plancha y procedió a actualizar V1 al firmware más reciente. Por ahora, V2 está atascado en v2.18 o hay un error en el actualizador. El tiempo dirá.

Alimentando Pinecil V2

Imagen 1 de 2 (Crédito de la imagen: Tom’s Hardware) Imagen 1 de 2 (Crédito de la imagen: Tom’s Hardware) Imagen 1 de 2 Pinecil V2, al igual que su predecesor, puede funcionar con voltajes entre 12 y 24 voltios. Cuanto mayor sea el voltaje, más rápido se calentará la plancha. El conector de barril DC5525 ofrece flexibilidad para aquellos de nosotros que soldamos en el campo. Las fuentes de alimentación de CC con conectores 5525 son comunes y eso significa que nunca estamos lejos de una fuente de alimentación viable. siempre y cuando pueda producir el voltaje necesario. También puede usar baterías LiPo en configuraciones de 3/4 o 5S, o en caso de apuro, puede usar una batería de herramientas de iones de litio de 18-20 V. Pinecil V2 es capaz de alcanzar los 450 grados centígrados, y a esa temperatura, la plancha tira 66 Vatios (20 voltios a 3,3 amperios), el máximo que podemos suministrar desde nuestra fuente de alimentación USB-C. Pinecil V2 se diferencia de V1 en su rango de potencia. Con V1, podríamos obtener entre 17 y 65 Watts. V2 lleva esto más allá con un rango de 18 a 88 Watts. Necesitará una fuente de alimentación decente para alcanzar el objetivo de 88 W (24 V a 3,66 amperios), y soldar a este nivel de potencia no es la norma.

Puntas de soldadura Pinecil V2

(Crédito de la imagen: Tom’s Hardware) Cada fabricante tiene su punta de soldador preferida, y el Pinecil V2 viene con una punta corta cónica decente que hará el trabajo. No es la punta más precisa, pero es capaz de soldar a través de los componentes del agujero y el GPIO de una Raspberry Pi. Las puntas de la Pinecil V2 son compatibles con las de la V1 y, por extensión, también son compatibles con las de Waveshare. Soldador TS100. Pine64 ofrece una selección de puntas de repuesto, y las puntas Waveshare TS100 también se pueden encontrar a través de Aliexpress. Tenemos una gama de puntas de soldador, ya que poseemos cada uno de los soldadores mencionados anteriormente. Los que más usamos son la punta de cincel y el bisel. Ambos proporcionan suficiente masa térmica para hacer contacto con el componente y la PCB, pero el cincel ofrece un poco más de precisión. Al comprar un soldador, es aconsejable tomar algunos tipos diferentes y probarlos antes de decidirse por uno solo.

Conclusión: ¿Para quién es Pinecil V2?

(Crédito de la imagen: Tom’s Hardware) Si tiene un Pinecil V1, no hay muchas razones para actualizar a V2. La potencia adicional (88 W) es agradable de tener, pero ¿con qué frecuencia realmente la necesitamos? Por otro lado, si está buscando un soldador, entonces Pinecil V2 es un soldador de arranque ideal. Obtenemos una plancha de bajo costo, con características de gama alta. No necesitamos dedicar un lugar en nuestro banco de trabajo, pero obtenemos los beneficios de una plancha con temperatura controlada. Incluso un soldador más barato costará alrededor de $ 15-20, por lo que por un poco más, obtenemos mucha más funcionalidad. Si está comenzando o es un fabricante experimentado, Pinecil V2 es un excelente soldador para su taller.
